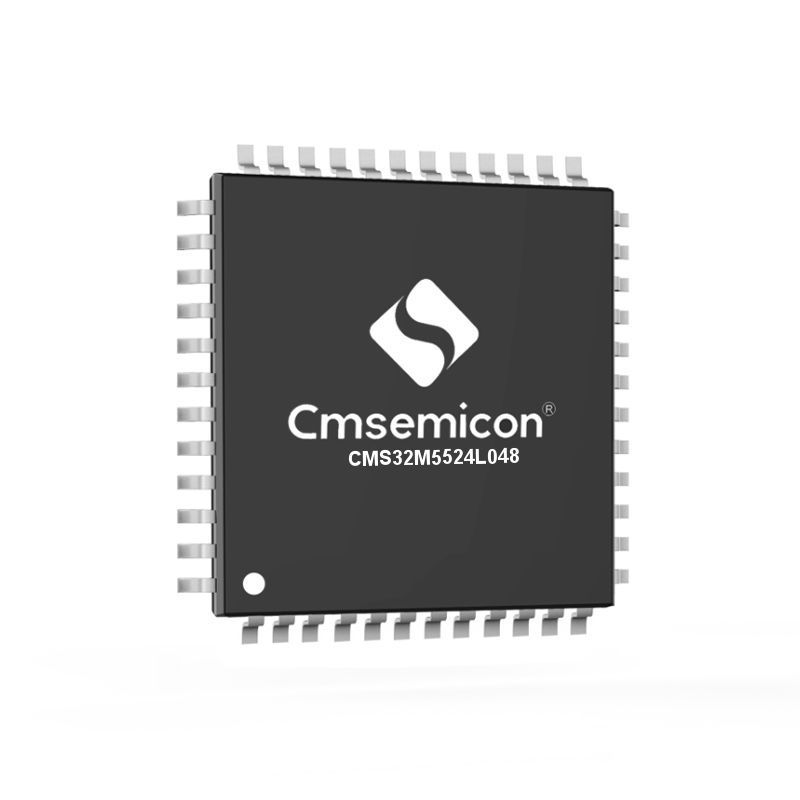

CMS32M55xx系列介绍

CMS32M55xx系列MCU是中微电机控制产品线主力产品，被广泛应用于电动工具、园林工具、落地扇、吊扇、吸尘器、油烟机等典型电动控制领域。

CMS32M55xx系列MCU是中微半导体基于ARM-Cortex M0推出的高端电机控制专用芯片。主频高达64MHz，工作电压2.1V至5.5V；提供32K Flash Memory，8K SRAM；多达30个GPIO；6通道增强型PWM可输出死区可控的互补型PWM；内置采样率100Ksps的12-bit低速 ADC, 内置采样率1.2Msps的12-bit高速ADC；内置2通道高性能运算放大器，2通道模拟比较器，2通道增益可调的可编程增益放大器；32位硬件除法器仅需6个系统时钟；通信接口方面提供2个UART, 1路SPI, 1路I2C；工业级标准设计，可工作在-40℃至-105℃；集成多种驱动（3P+3N, 6N）,降低方案的外围元器件和BOM成本；提供IEC60730安规认证库，协助客户轻松通过CLASS B认证; 提供SSOP24，QFN40及LQFP48多种封装。

产品特性

> ARM Cortex M0内核

> 工作电压：2.1V-5.5V @64MHz

> 工作温度：-40℃ - 105℃

> 32KB Flash ROM

> 8KB SRAM

> 2个32位/16位定时器

> 32位看门狗定时器，可中断唤醒

> 6位窗口看门狗定时器

> 2组捕捉/比较/脉宽调制模块（CCP），可选择通道A或通道B

> 内置32位硬件除法器

> 6通道增强型PWM模块

> 2通道高性能模拟运算放大器

> 2通道带双边迟滞功能的模拟比较器

> 2通道增益可调的可编程增益放大器

> 内置高精度12-bit低速ADC，采样率：100Ksps

> 内置高精度12-bit高速ADC，采样率：1.2Msps

> 2个UART接口

> 1个I2C接口

> 1个SPI接口

> 支持4种振荡方式

> 支持四种工作模式

> 30个通用GPIO

> 封装类型：SSOP24，QFN40及LQFP48

主要特点：

➢ 具有最大 32KB FLASH 存储空间，最大 8KB SRAM 空间，1KB FLASH 数据区。

➢ 支持 BOOT 功能及程序空间分区保护、支持硬件 CRC 校验 FLASH 空间代码、寄存器保护操作、用户可配置 ID，安 全性更高。

➢ 正常模式、睡眠模式、深度睡眠模式、停止模式 4 种工作模式供选择，使用更方便，功耗更低。

➢ 具有 32 位硬件除法器、32 位单周期硬件乘法器，运算速度更快。

➢ 可配置任意 IO 口为串口发送和接收端口，同时也可将任意 IO 口配置为 ADC 的输入端口，使用更方便。

➢ 具有带死区编程、周期占空比间隔更新、独立/互补/同步/主控输出的增强型 PWM，PWM 功能更丰富。

➢ 具有 12 位最快 1.2Msps 的 ADC、支持迟滞选择功能的模拟比较器、增益可选的可编程增益放大器、运算放大器等 模拟 IP，模拟功能更强大。

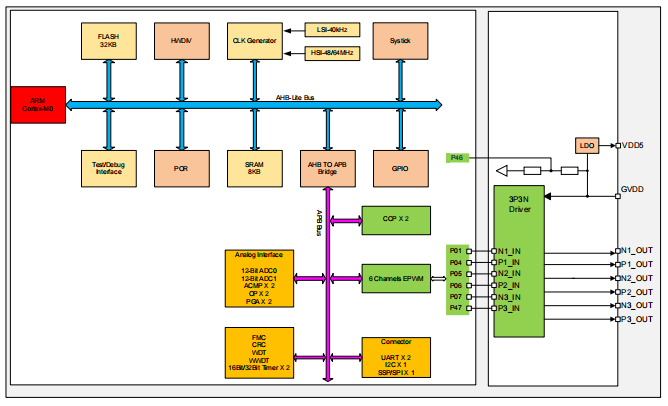

系统框图

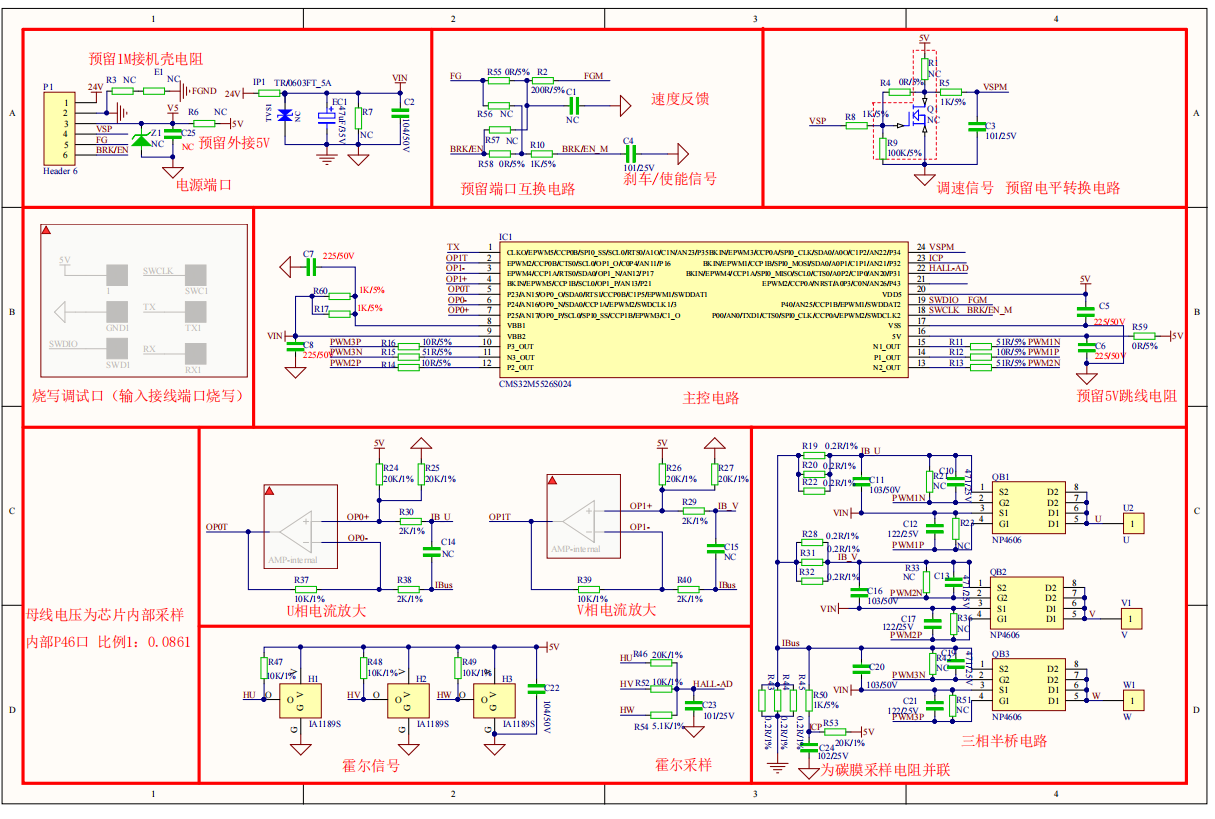

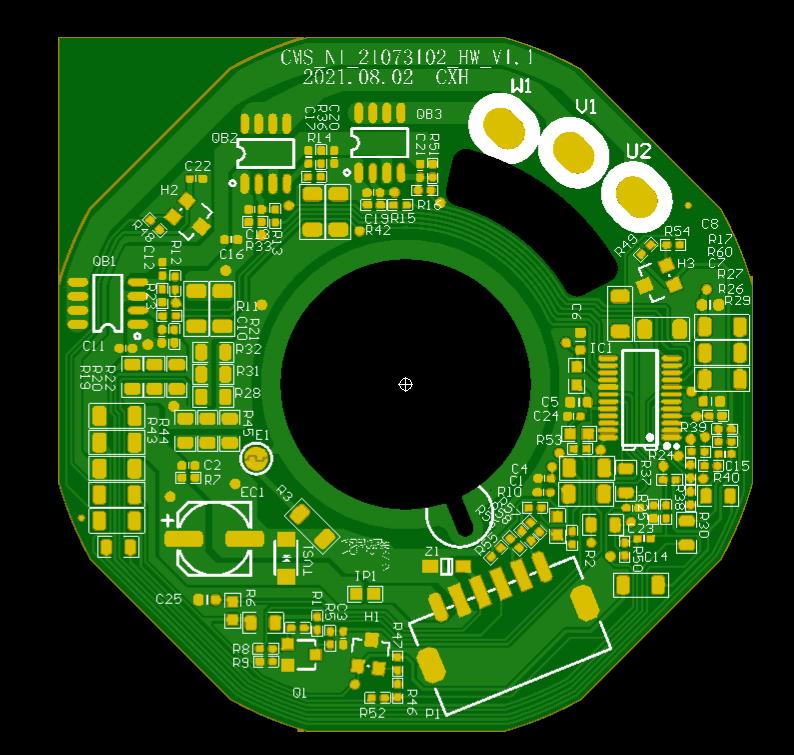

CMS5526TSS024 nidec空净风机方案

1 概述

落地扇方案可驱动三相 24Vdc 低压永磁同步电机，软件上采用 SVPWM 空 间电压矢量调制技术，具有更小的谐波分量及转矩脉动，通过 VSP 调速信号进 行调速。启动不反转，不抖动，低噪音，具有逆风启动、堵转保护、过流功能。 方案采用 32 位高速 MCU 芯片 CMS32M5526SS024 为主控，为启动算 法运行、驱动算法运行、速度提升及转矩调节精度提供保障，同时内置 3P+3N 驱动，减少外围元器件。具有低噪音、低损耗、运行平稳、使用寿命长、无极 调速等技术优势，为广大客户提供高性价比的、稳定可靠的方案选择

2 应用范围

本方案可以应用于低压落地扇、循环扇、风扇、空气净化器等直流无刷电 机产品。

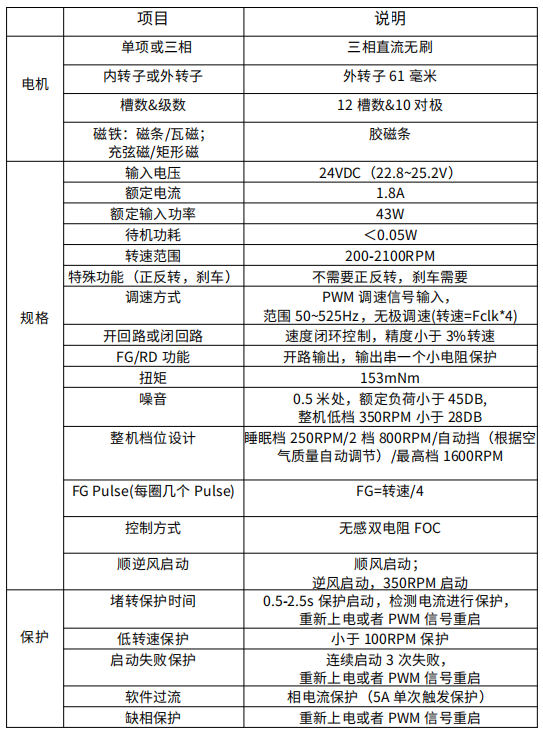

3 规格参数

更多资料请下载附件

系统方块图
