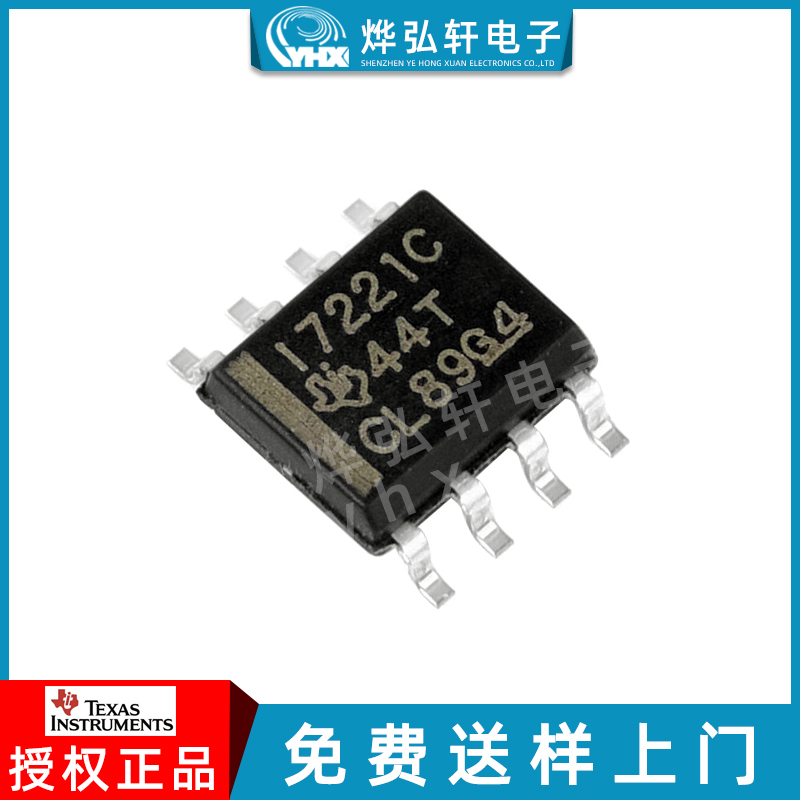

德州仪器 ISO7221CDR 芯片， 数字隔离器， 42NS， SOIC-8， 整卷。

ISO7220x 和 ISO7221x 系列器件是双通道数字隔离器。为了便于PCB布局，通道在ISO7220x中朝向同一方向，在ISO7221x中朝向相反方向。这些器件具有逻辑输入和输出缓冲器，由 TI 的二氧化硅 （SiO2） 隔离栅隔开，可提供高达 4000 VPK/VDE 的电流隔离。这些器件与隔离式电源配合使用，可阻断高电压并隔离接地，并防止数据总线或其他电路上的噪声电流进入本地接地并干扰或损坏敏感电路。

二进制输入信号经过调理，转换为平衡信号，然后通过电容隔离栅进行区分。跨越隔离栅，差分比较器接收逻辑转换信息，然后相应地设置或复位触发器和输出电路。定期更新脉冲通过势垒发送，以确保输出的适当直流电平。如果每4 μs没有收到一次直流刷新脉冲，则假定输入未上电或未被主动驱动，故障安全电路将输出驱动至逻辑高电平状态。

小电容和由此产生的时间常数提供了快速操作，信令速率从0 Mbps（DC）到150 Mbps（线路的信令速率是每秒以bps为单位表示的电压转换次数）。A 选项、B 选项和 C 选项器件具有 TTL 输入阈值和输入端的噪声滤波器，可防止瞬态脉冲传递到器件的输出端。M选项器件具有CMOS VCC/2输入阈值，没有输入噪声滤波器和额外的传播延迟。

ISO7220x 和 ISO7221x 系列器件需要 2.8 V（C 级）、3.3 V、5 V 或任意组合两种电源电压。当采用 2.8V 或 3.3V 电源供电时，所有输入均具有 5V 容限，所有输出均为 ar。
