光电传感器，是一种检测光信号并将其转换为电信号的传感器件，其既可用于检测光强、光照度、辐射测温、气体成分分析等可直接引起光量变化的非电量，也可用于检测零件直径、表面粗糙度、应变、位移等可间接转换为光量变化的非电量。光电传感器的型号有很多种，每种型号都有其特有的特性和使用方法，我们又该如何选择合适的光电传感器呢?

一、光电传感器的几种常见类型

1、 对射式光电传感器

所谓的对射式传感器就是指组成传感器的发射器和接受器是分开放置的，发射器发射红外光后，会经过一定距离的传输后才能到达接受器的位置处，并且与接受器形成一个通路，当我们需要检测的物体通过对射式光电传感器时，光路就会被检测物体所阻挡，这是接受器就会及时的反应并输出一个开关控制信号，在粉尘污染比较严重的环境中或是野外的环境中都可以应用对射式光电传感器。

2、漫反射式光电传感器

这种传感器的检测头内部也是装有发射器和接受器的，但是并没有反光板的，一般情况下，接受器是无法接收到发射器所发出的光的，但是当需要我们检测的物体通过光电传感器时，物体会将光线反射回去，接受器接收到光信号，输出一个开关控制信号，漫反射式光电传感器大多应用在自动冲水系统中。

3、反射式光电传感器

在一个接头装置的内部同时装有发射器、接受器以及反光板。发射器所发出的光电在反射原理的作用下会反射给接受器，这种光电控制的作用也就是所谓的反光板反射式的光电开关。通常情况下，反光板会将发射器所发射的光反射回去的，接受器可以接收到，当检测的物体挡住了光路，接受器就接收不到反射光，这时开关就会产生作用，输出开关信号。反射式光电传感器一般用于辨别不透明度的物体，并且有效的距离较大，可用于粉尘污染较为严重的环境中。

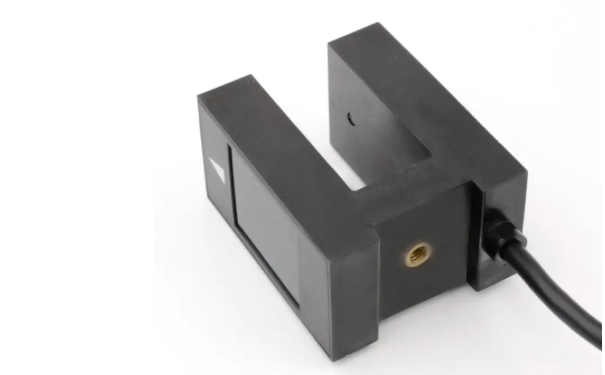

4、槽形光电传感器

其通常也被叫做U型光电开关，在U型槽的两侧分别装有发射器和接受器，并且两者形成一个统一的光轴。当我们所检测的物体通过U型槽时，光轴就会被隔断，这是光电开关就会产生反应，输出开关信号。槽形光电开关的稳定性和安全性都很高，所以一般用于透明物体、半透明物体以及高速变化物体的检测工作中。

5、光纤式光电传感器

这种光电传感器的工作原理就是将光源处的光用光纤接到检测点的位置处，调制区内部的光会与待测的物体相互作用，从而改变光的光学性质，之后光接受器就会接收到检测点位置处的光信号，也就形成了光纤式光电开关。

二、光电传感器选型要点

其选型主要考虑有三点：槽宽要多宽的;分辨率(光缝宽度);固定方式

1、槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

2、槽型光耦的分辨率，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是3，则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。

3、槽型光耦有带固定孔和不带固定空两种，根据实际情况选择。

4、安装位置。传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

三、外围电路参数选择

1、在选择槽型光耦的外围电路时，先确定槽型光耦接收管的负载电阻是多少，再根据槽型光耦的转换效率选择红外发射管的电流。

2、被测物体的运动速度越快(如1-2kHz),原则上红外接收管的负载电阻取值应小些。

本文只能带领大家对光电传感器有了初步的了解，希望对大家会有一定的帮助，同时需要不断总结，这样才能提高专业技能，也欢迎大家来讨论文章的一些知识点。
