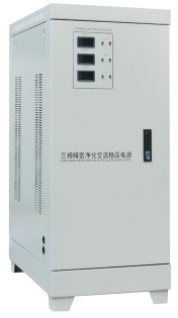

三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统， 它应用在发电、输配电以及电能转换成机械能等方面。
三相交流电源保护方案
本方案采用三颗PPTC自恢复保险丝，四颗GDT陶瓷气体放电管，六颗MOV压敏电阻所组成的抗雷击浪涌过压保护方案。有效防止异常情况导致三相交流电源失效。
产品推荐
PPTC自恢复保险丝 | |||||
序号 | 型号 | 封装 | IH（A） | IT（A） | Vmax（V） |
1 | 1206 | 0.1 | 0.25 | 30 | |
2 | 1206 | 0.2 | 0.46 | 24 | |
3 | 1206 | 0.5 | 1 | 24 | |
4 | 1812 | 3 | 6 | 12 | |
GDT陶瓷气体放电管 | |||||
序号 | 型号 | 封装 | DC Spark-over Voltage（V） | Insulation Resistance （GΩ） | Maximum Capacitance （pF） |
1 | 1812 | 75 | 1 | ＜1 | |
2 | 1812 | 90 | 1 | ＜1 | |
MOV压敏电阻 | |||||
序号 | 型号 | 封装 | VWDC（V） | VC（V） | CJ（pF） |
1 | 0402 | 18 | 70 | 3 | |
2 | 0603 | 5 | 200 | 1 | |
3 | 0603 | 5 | 200 | 1 | |
4 | 0805 | 27 | 60 | 210 | |
