共模电感是一种用于抑制电路中共模噪声的电感元件。共模噪声是指同时在电路的两个信号线（如电源线或数据线）上出现的干扰信号，通常是由于外部电磁干扰或内部电路故障引起的。为增进大家对共模电感的认识，以下是小编整理的共模电感的工作原理及结构特性相关内容，希望能给您带来参考与帮助。

共模电感的工作原理是通过电感的电磁感应作用，抵消共模噪声。当共模噪声出现时，它会在电路的两个信号线上产生同样大小和相位的电流信号。这些电流信号将在共模电感中诱导出一个磁场，进而产生一个抗拒共模噪声的反向电动势。这个反向电动势将抑制共模噪声，并将其转化为电磁能量。

从原理上讲，共模电感的抑制效果取决于其电感值、匝数和频率响应。通常情况下，共模电感的电感值应该足够大，以便在电路中产生足够的反向电动势。此外，共模电感的匝数应该足够多，以便增加磁场的强度和电感的阻抗。最后，共模电感的频率响应应该足够平坦，以便在整个工作频率范围内抑制共模噪声。

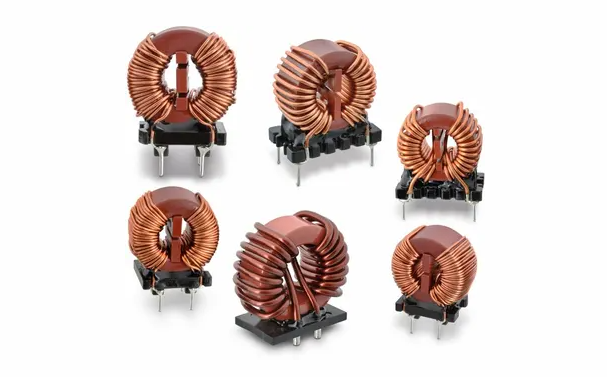

共模电感与普通电感的结构有所不同，一些结构特性如下：

双绕组结构：共模电感通常采用双绕组结构，其中一侧绕制的是正向信号线，另一侧绕制的是反向信号线。这种结构可以在电路中产生反向电动势，抵消共模噪声。

磁芯：共模电感通常采用磁芯，以增加磁场强度和电感阻抗。磁芯通常采用高磁导率的材料，例如铁氧体或镍锌铁氧体。

外壳：共模电感通常具有外壳保护，以保护电感器件免受外部环境的影响，并防止磁场泄漏。

线圈：共模电感的线圈通常使用铜线或铝线，通过精确绕制和层压，以实现特定的电感值和匝数。

额定电流：共模电感通常具有额定电流，这是指电感器件能够承受的最大电流。额定电流取决于电感器件的尺寸、线径和磁芯材料等因素。

这些结构特性共同作用，使共模电感能够有效地抵消电路中的共模噪声，并确保电路的稳定性和可靠性。

以上便是共模电感的工作原理及结构特性的相关介绍。我们致力于不断推广和宣传新技术和新产品，以帮助用户了解和选择最适合自己需求的元器件。我们将继续努力，为广大用户提供更多更好的技术资讯和产品信息。
